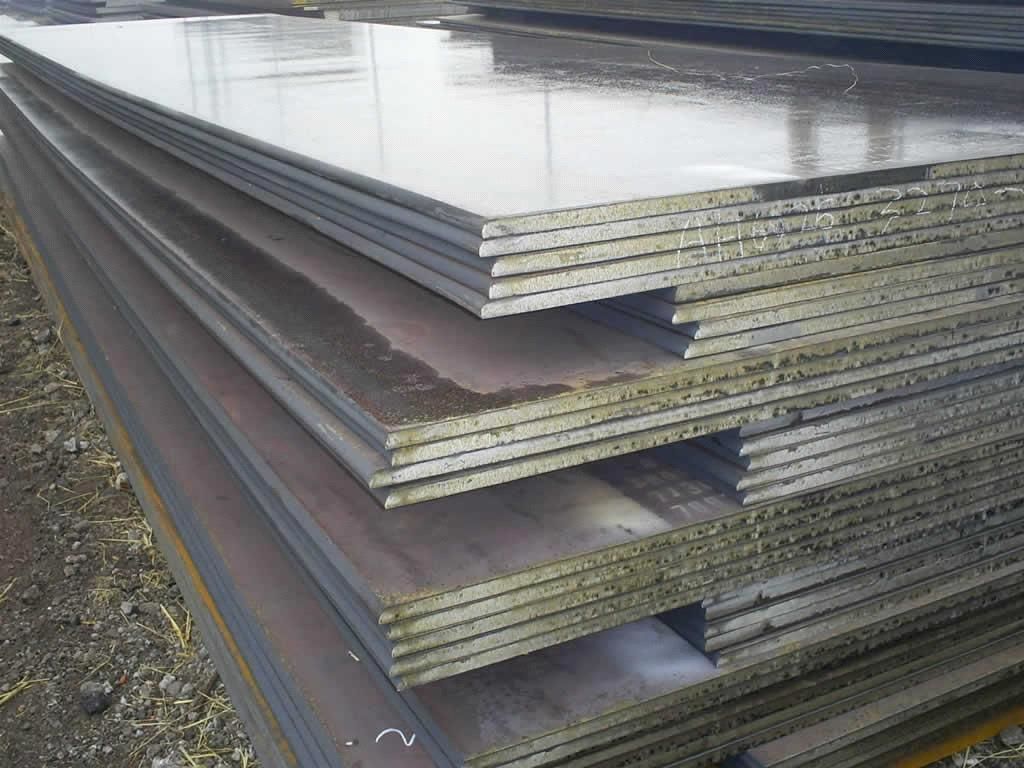

S690QL Esnemeye Dayanıklı Çelik 15 x 940 x 160
Ölçü net fiyatıdır. İsteğe göre kesilip kesim ücreti ilave edilecektir.
Genel Ürün Açıklaması
S690QL, kalınlığa bağlı olarak minimum 650-700 MPa akma dayanımına sahip bir yapısal çeliktir. S690QL derecesi ve kalınlıklar açısından EN 10 025-6 gerekliliklerini karşılar. Tipik uygulamalarından biri zorlu yük taşıma yapılarıdır. 4-160 mm arası plaka kalınlıklarında, (S690QL1'ye uygun) 4-130 mm arası plaka kalınlıklarında mevcuttur.
Avantajları şunları içerir:
Üstün bükülebilirlik ve yüzey kalitesi
Mükemmel HAZ dayanımı ve tokluğu ile kaynaklanabilirlik Plaka içinde dar toleranslarla garanti edilen olağanüstü tutarlılık Kırılmalara karşı iyi bir direnç sağlayan yüksek darbe tokluğu
Ebat Aralığı
S690QL 4-160 mm arası plaka kalınlıklarında, S690QL 4-130 mm arası plaka kalınlıklarında mevcuttur. Her iki derece de 3350 mm'ye kadar genişliklerde ve 14630 mm'ye kadar kalınlıklarda mevcuttur. Ebatlar hakkında ayrıntılı bilgiler ebat programında sunulmaktadır.
Mekanik Özellikler
|
Kalınlık |
Akma dayanımı Rp0,2 (min MPa) |
Çekme dayanımı Rm (MPa) |
Germe A5 (min %) |
|
4.0 - 53.0 |
700 |
780 - 930 |
14 |
|
53.1 - 100.0 |
650 |
780 - 930 |
14 |
|
100.1 - 160.0 |
650 |
710 - 900 |
14 |
Darbe Özellikleri
|
Ürün sınıfı |
Min. çapraz test. darbe enerjisi, Charpy V 10x10 mm test örnekleri |
İçin Gereksinimleri Karşılayın |
|
S690QL E |
69 J/ -40oC |
S690QL |
| S690QL F | 27J/ -60oC |
S690QL1 |
Kimyasal Bileşim (kepçe analizi)
|
C *) max % |
Si *) max % |
Mn *) max % |
P |
S
|
Cr *) max % |
Cu*) |
Ni *) |
Mo *) max % |
B *) |
|
0.20 |
0.60 |
1.60 |
0.020 |
0.010 |
0.80 |
0.30 |
2.0 |
0.70 |
0.005 |
Maksimum Karbon Eşdeğeri CET(CEV)
|
Kalınlık (mm) |
sac |
plaka |
plaka
|
plaka |
plaka
|
plaka |
|
S690QL E CET(CEV) |
0.34 (0.48) |
0.32 (0.49) |
0.36 (0.52) |
0.39 (0.58) |
0.41 (0.67) |
0.43 (0.73) |
|
S690QL F CET(CEV) |
0.38 (0.57) |
0.38 (0.57) |
0.39 (0.58) |
0.39 (0.58) |
0.41 (0.67) |
|
Kalınlık
Toleranslar S690QL Kalınlık Garantilerine göredir.
S690QL Garantileri EN 10 029 Sınıf A gerekliliklerini karşılar, ancak daha dar toleransları sunar.
Şekil
EN 10 029'a göre toleransları sağlar
Düzlük
Toleranslar EN 10 029 Sınıf N'den daha dar olan S690QL Düzlük Garantisi Sınıf C'ye göredir.
Yüzey Özellikleri
EN 10 163-2 Sınıf A, Alt Sınıf 3'e göre.
Bükme
Toleranslar S690QL bükme garantileri Sınıf A'ya göredir.
Tavsiyeler
S690QL E/F tavlama ve sonrasında temperleme yoluyla mekanik özelliklerini kazanmıştır. Teslimat koşuluna ait özellikler 580oC üzerindeki sıcaklıklara maruziyeti takiben muhafaza edilemeyebilir.
Kaynaklama, kesim, taşlama veya bu ürün üzerinde sair suretle çalışma yapılırken, uygun sağlık ve güvenlik tedbirleri alınmalıdır. Taşlama, özellikle boya astarı ile kaplanan plakalar için, yüksek partikül konsantrasyonuna sahip tozları ortaya çıkarabilir.
