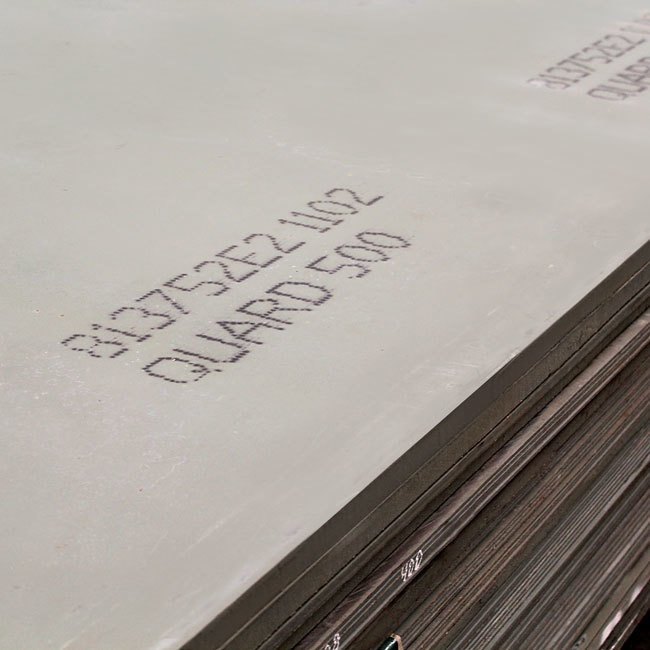

QUARD 500 Aşınmaya Dayanıklı Çelik
Genel Ürün Açıklaması
Bükülebilir, kaynaklanabilir ve yüksek düzeyde aşınmaya dayanıklı çelik.
QUARD 500, QUARD 500 HBW nominal sertliğe sahip, bükülebilen ve kaynaklanabilen, aşınmaya dayanıklı bir çeliktir. Daha yüksek aşınma direnci gerektiren uygulamalar için uygundur. QUARD 500, yük kapasitesini ve servis ömrünü artırırken, iyi işlenebilirlik ve tokluğu sürdürür.
Ebat Aralığı
QUARD 500 plakalar 4,0-103 mm arası kalınlıklarda, QUARD 500 saclar 2,0-7,0 mm arası kalınlıklarda mevcuttur. QUARD 500 plakalar 3350 mm'ye kadar genişlik ve 14.630 mm'ye kadar uzunluklarda sunulmaktadır. QUARD 500 saclar 1650 mm'ye kadar genişliklerde ve 16.000 mm'ye kadar uzunluklarda mevcuttur. Ebatlar hakkında ayrıntılı bilgi ebat programında sunulmaktadır.
Mekanik Özellikler
|
Ürün kalitesi |
Kalınlık (mm) |
Sertlik 1) (HBW) |
Tipik akma dayanımı (MPa) |
|
QUARD 500 sheet |
2.0- 7.0 |
470 - 530 |
1400 |
|
QUARD 500 plate |
4.0- 32.0 |
470 - 530 |
1400 |
|
QUARD 500 plate |
32.1-103.0 |
450 - 540 |
1400 |
Darbe Özellikleri
|
Ürün kalitesi |
Boylamsal test, tipik darbe enerjisi, Charpy V 10 x10 mm test örneği. |
|
QUARD 500 sac ve plaka |
37J/-40oC |
Kimyasal Bileşim (ısı analizi)
|
Ürün kalitesi |
C *) max % |
Si *) max % |
Mn *) max % |
P |
S
|
Cr *) max % |
Ni *) max % |
Mo *) max % |
B *) |
|
Sheet |
0.30 |
0.70 |
1.60 |
0.020 |
0.010 |
1.50 |
1.50 | 0.60 | 0.005 |
|
Plate |
0.30 |
0.70 |
1.60 |
0.020 |
0.010 |
1.50 |
1.50 |
0.60 |
0.005 |
Karbon Eşdeğeri CET(CEV)
|
Kalınlık (mm) |
sac |
plaka |
plaka
|
plaka |
plaka
|
plaka |
|
Maks. CET(CEV) |
0.38 (0.49) |
0,38 (0,49) |
0,38 (0,53) |
0,43 (0,64) |
0,45 (0,66) |
0,47 (0,75) |
|
Tip CET(CEV) |
0.33 (0.45) |
0,33 (0,45) |
0,37 (0,51) |
0,41 (0,63) |
0,41 (0,63) |
0,43 (0,72) |
Kalınlık
Toleranslar QUARD Kalınlık Garantilerine göredir. QUARD Garantileri plaka için EN 10 029 Sınıf A ve sac için EN 10 051 gerekliliklerini karşılar.
Şekil
Toleranslar plakalar için EN 10 029 ve saclar için EN 10 051’e göredir.
Düzlük
Toleranslar EN 10 029'dan daha kısıtlayıcı olan, plakalar için QUARD Düzlük Garantileri Sınıf D'ye göredir. Saclarda toleranslar, EN 10 051'e göre daha dar toleranslar sunan QUARD Düzlük Garantileri Sınıf A'ya göredir.
Yüzey Özellikleri
EN 10 163-2, Sınıf A Alt Sınıf 1’e göre.
Bükme
Plakalar için bükülebilirlik QUARD Bükme Garantileri Sınıf F'ye göredir. Saclar için bükülebilirlik QUARD Bükme Garantileri Sınıf C'ye göredir.
Tavsiyeler
QUARD 500 ilave ısıl işlem için tasarlanmamıştır. Mekanik özelliklerini su verme ve gerekirse sonrasında tavlama yoluyla kazanmıştır. Teslimat koşuluna ait özellikler 250o C üzerindeki sıcaklıklara maruz kalınmasının ardından korunamayabilir.
Kaynaklama, kesim, öğütme veya ürün üzerindeki diğer çalışmalarda uygun sağlık ve güvenlik önlemleri alınmalıdır. Özellikle boya astarı ile kaplanan plakalarda, öğütme işleminde yüksek parçacık konsantrasyonuna sahip tozlar oluşabilir.
