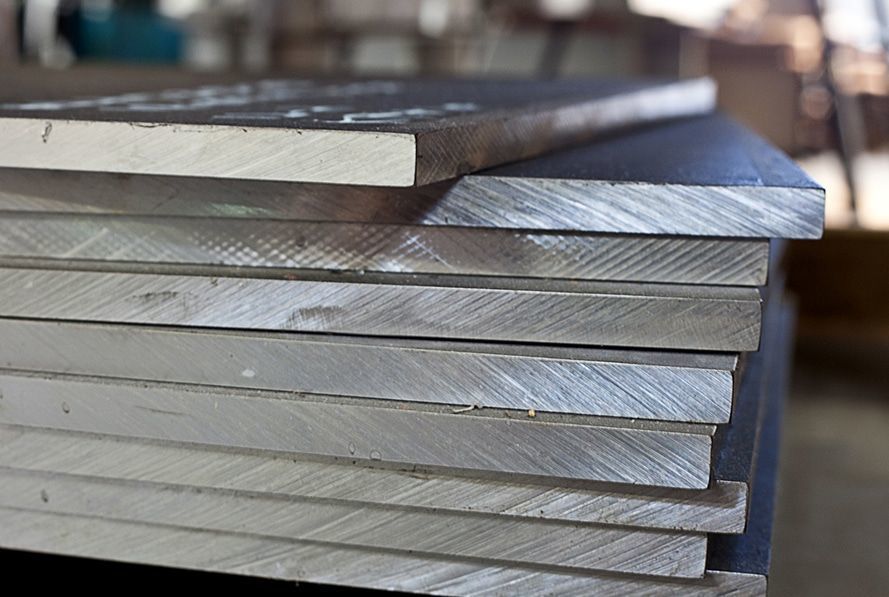

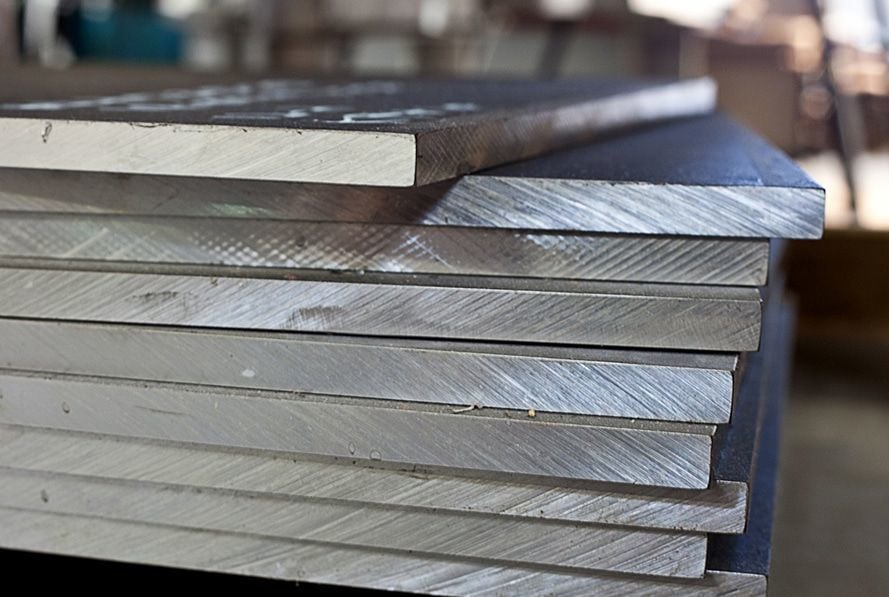

ALFORM 700 Esnemeye Dayanıklı Çelik 40 x 190 x 1070
Genel Ürün Açıklaması
ALFORM 700 E/F, kalınlığa bağlı olarak minimum 650-700 MPa akma dayanımına sahip bir yapısal çeliktir. ALFORM 700 E/F, S690 derecesi ve kalınlıklar açısından EN 10 025-6 gerekliliklerini karşılar. Tipik uygulamalarından biri zorlu yük taşıma yapılarıdır. ALFORM 700 E (S690QL'ye uygun) 4-160 mm arası plaka kalınlıklarında, ALFORM 700 F (S690QL1'ye uygun) 4-130 mm arası plaka kalınlıklarında mevcuttur.
Avantajları şunları içerir:
Üstün bükülebilirlik ve yüzey kalitesi
Mükemmel HAZ dayanımı ve tokluğu ile kaynaklanabilirlik Plaka içinde dar toleranslarla garanti edilen olağanüstü tutarlılık Kırılmalara karşı iyi bir direnç sağlayan yüksek darbe tokluğu
Ebat Aralığı
ALFORM 700 E 4-160 mm arası plaka kalınlıklarında, ALFORM 700 F 4-130 mm arası plaka kalınlıklarında mevcuttur. Her iki derece de 3350 mm'ye kadar genişliklerde ve 14630 mm'ye kadar kalınlıklarda mevcuttur. Ebatlar hakkında ayrıntılı bilgiler ebat programında sunulmaktadır.
Mekanik Özellikler
|
Kalınlık |
Akma dayanımı Rp0,2 (min MPa) |
Çekme dayanımı Rm (MPa) |
Germe A5 (min %) |
|
4.0 - 53.0 |
700 |
780 - 930 |
14 |
|
53.1 - 100.0 |
650 |
780 - 930 |
14 |
|
100.1 - 160.0 |
650 |
710 - 900 |
14 |
Darbe Özellikleri
|
Ürün sınıfı |
Min. çapraz test. darbe enerjisi, Charpy V 10x10 mm test örnekleri |
İçin Gereksinimleri Karşılayın |
|
ALFORM 700 E |
69 J/ -40oC |
S690QL |
| ALFORM 700 F | 27J/ -60oC |
S690QL1 |
Kimyasal Bileşim (kepçe analizi)
|
C *) max % |
Si *) max % |
Mn *) max % |
P |
S
|
Cr *) max % |
Cu*) |
Ni *) |
Mo *) max % |
B *) |
|
0.20 |
0.60 |
1.60 |
0.020 |
0.010 |
0.80 |
0.30 |
2.0 |
0.70 |
0.005 |
Maksimum Karbon Eşdeğeri CET(CEV)
|
Kalınlık (mm) |
sac |
plaka |
plaka
|
plaka |
plaka
|
plaka |
Kalınlık
Toleranslar ALFORM Kalınlık Garantilerine göredir.
ALFORM Garantileri EN 10 029 Sınıf A gerekliliklerini karşılar, ancak daha dar toleransları sunar.
Şekil
EN 10 029'a göre toleransları sağlar
Düzlük
Toleranslar EN 10 029 Sınıf N'den daha dar olan ALFORM Düzlük Garantisi Sınıf C'ye göredir.
Yüzey Özellikleri
EN 10 163-2 Sınıf A, Alt Sınıf 3'e göre.
Bükme
Toleranslar ALFORM bükme garantileri Sınıf A'ya göredir.
Tavsiyeler
ALFORM 700 E/F tavlama ve sonrasında temperleme yoluyla mekanik özelliklerini kazanmıştır. Teslimat koşuluna ait özellikler 580oC üzerindeki sıcaklıklara maruziyeti takiben muhafaza edilemeyebilir.
Kaynaklama, kesim, taşlama veya bu ürün üzerinde sair suretle çalışma yapılırken, uygun sağlık ve güvenlik tedbirleri alınmalıdır. Taşlama, özellikle boya astarı ile kaplanan plakalar için, yüksek partikül konsantrasyonuna sahip tozları ortaya çıkarabilir.
